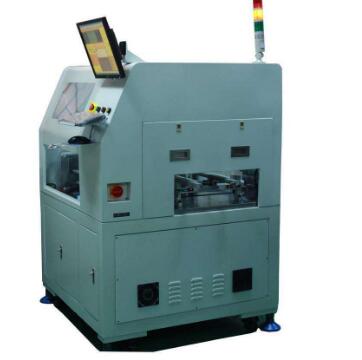

LED自動插件機的具體參數規格
作者：創達插件機
發布時間：2018-04-11
點擊數：
插件機的優勢眾所周知，因此許多電子企業都在利用插件機代替人工勞動力。值得注意的是，在購買機器之前務必要進行相關了解，避免購買錯誤。接下來就帶大家詳細了解下LED自動插件機的具體參數規格吧。
LED自動插件機的具體參數規格：
01、 理論速度 18000點/小時（軟件系統升級可提速）。
02、 插入不良率 小于800PPM。
03、 插入方向 0—360度 增量為1度。
04、 引線跨距 雙間距2.5mm/5.0mm。
05、 基板尺寸 最小50mm*50mm，最大450mm*450mm。
06、 基板厚度 0.79-2.36mm。
07、 元件規格 最大高度為5-10mm，最大直徑為10mm。
08、 元件種類LED燈。
09、 元件引線長度 1.2-2.2mm(可調)。
10、 元件引線角度 10-35度(可調)。
11、 料站數量 配1-3套散裝LED燈振動送料器。
12、 機器尺寸 主機尺寸1800mm×1600mm×2000mm。
13、 機器重量 850KG（3組振動盤）。
14、 使用電源 220V，AC（單相）50/60HZ，2.0KVA。
15、 系統保護 不間斷電源(UPS)配置，斷電后可運行15分鐘。
16、 使用功率 1.6KW（節能型）。
17、 使用氣壓 0.6--0.8MPA。
18、 用氣量 0.3立方/分鐘。
19、 使用環境溫度 5-25度。
20、 機器噪音 65分貝。
21、 孔位校正方式 機器視覺系統,多點MARK視覺校正。
22、 驅動系統 AC伺服,AC馬達。
23、 數據輸入方式 USB接口輸入(EXCEL文檔格式)。
24、 控制系統 中文操作界面(WINDOWS系統控制平臺)液晶顯示器。
25、 元件密度 高密度插入方式。
26、 工作臺運轉方式 順時針和逆時針?lè)较颉?/div>
27、 線路板輸送方式手動。
隨著中國成為工業機器人最大買家，被稱作世界工廠的中國也真正從人力向自化設備進程，今天的工作崗位，明天可能被機器搶走，家電器業海爾去年裁掉員工26000人，不但海爾，包括格蘭仕、格力、美的，海信、創維等家電企業紛紛投入大量資金進行自動化生產改造和引進，這或許是解決招工難和降低人工成本提升產能必走的一條路。
電子電器行業，LED自動插件機這二年也成了必然的趨勢，LED自動插件機是把AI電子插件元會插入PCB的焊盤中，自動插件機應用在，節能燈、照明、顯示屏、電源、充電器、電磁爐，家用電器、數碼產品，應用廣泛，一臺LED環球立式自動插件機的速度相當于25名員工的工作量，是降低人工成本，提升產能和效率的最佳神器，也是電子行業必選的自動化設備。
廣大企業在購買LED自動插件機時一定要注重分辨極性。led的封裝是透明的，透過外殼可以看到里面的接觸電極的形狀是不一樣的，正極是大方塊，負極是小圓點。 數字萬用表有測點路通斷的那一項，圖標是一個二極管和小喇叭。當萬用表紅線接在led正極，黑線接在led負極上時，led會被點亮。
led通過了led插件機振動盤排序，經過檢測部件時，機器夾住led的兩個引腳，如果正常導通就發光，機器允許此了的通過，如果不點亮，則夾住旋轉180度，再一次嘗試導通，一般這個時候能導通，再允許通過，此時如果仍不導通，判斷為led已損壞，則自動掉下到壞件收集箱里，其他led繼續過來，循環此檢測工作。
led插件機是為了滿足企業日益增長的需求應運而生的，為了更好的使用插件機，企業的員工應該事先多多了解，對led插件機的具體參數規格了然于心，有利于在實際工作中更加熟練的操作。
