205系列振動盤供料器是用于輸送單個散裝來料元件的供料裝置；該設備主要配合在貼片機和插件機上使用，插件時單個散裝元件通過振動盤與直振軌道有序地移動到插件取料位置。205系列振動盤供料器不僅可以實現多種前端送料方式來滿足來料元件規格特性，而且它操作便捷、上料速度快、工作效率高、維護成本低；此外，也可為商家不同的需求，提供個性化的定制。



特長

（1）、本系列振動盤供料器可適應多樣不同種類的異型來料元件，包括五金件元件、變壓器、電容、電感等元件。

（2）、個性化的定制性強；機架外觀尺寸、送料軌道高度、動作控制功能均可由商家的實際需求來定制。

（3）、供料快速準確；送料軌道由直振提供動力源，吹氣裝置輔助元件移動，光電感應靈敏。

（4）、以PLC為控制中心；操作便捷， 響應速度快，工作穩定性強。



要素

電源:AC220V;DC24V

電源頻率:50Hz

總體功率:200～1000W

氣源(干凈無雜質）:0.5～0.65MPa

使用環境:常溫干燥

運行模式:電動+氣動



供料器尺寸規格

205系列振動盤供料器涉及的來料元件種類較多，依據實際元件大小與商家要求，可以實現的供料器尺寸規格如下：

外形尺寸: 400mm（L）×250mm（W）×250mm(H) ～1000mm（L）×600mm（W）×1300mm(H)；

工作高度（地面到放置平面的距離）: 750mm/900mm；

出料速度：不低于60PCS/min

取料速度: 約1～1.5s

加料時間：約0.5h (由盤物料數量視物料和盤面大小而定)

站位占用：1～4個



來料元件規格

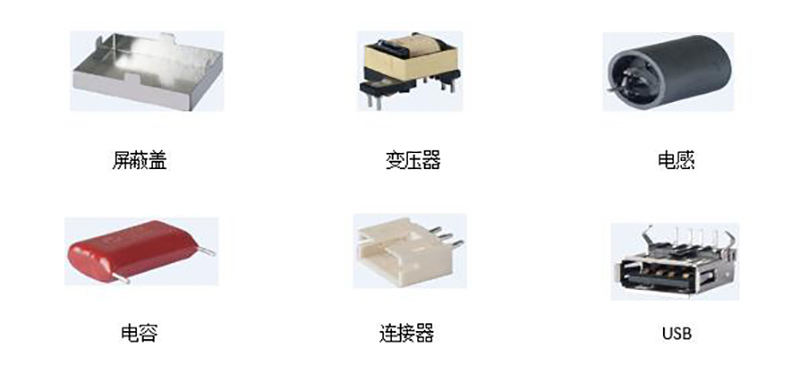

205系列振動盤供料器的來料元件種類較多，元件的種類樣式例如下圖所示：

來料元件規格要求如下：

（1）、來料元件規格形式：單個散裝元件;

（2）、元件外形大小：6mm（L）×4mm（W）×10mm(H) ～40mm（L）×20mm（W）×40mm(H)；

（3）、元件外形偏差：外形尺寸公差在±0.3內，如有超過公差尺寸的較多，則需重新評估。

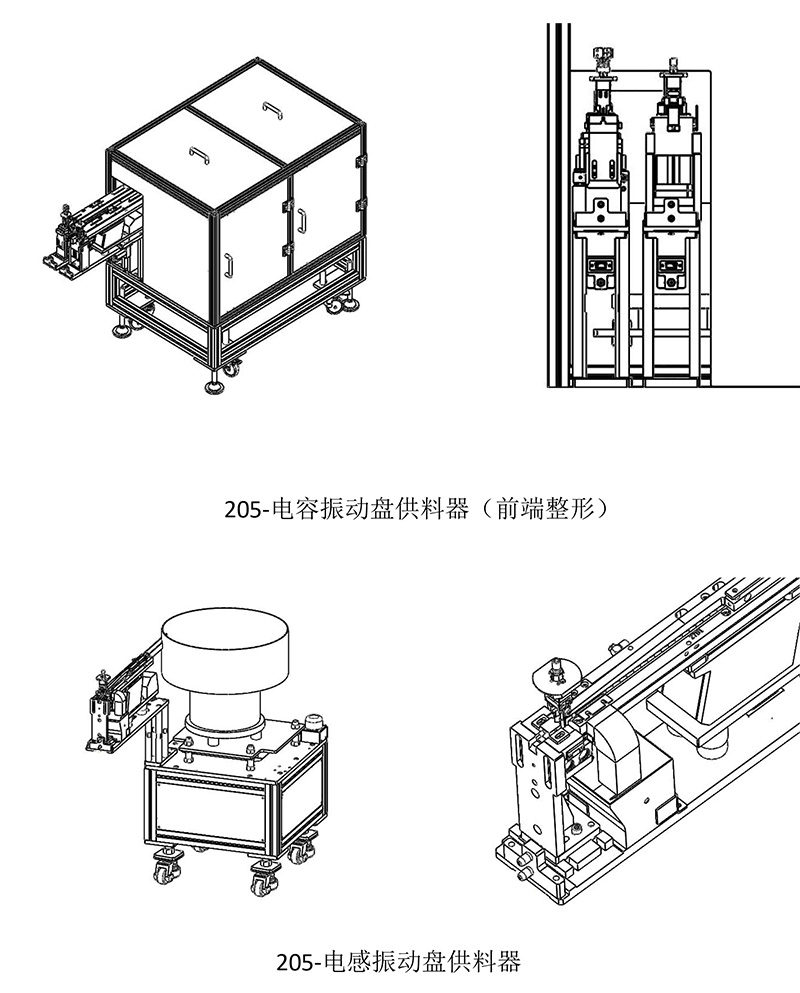

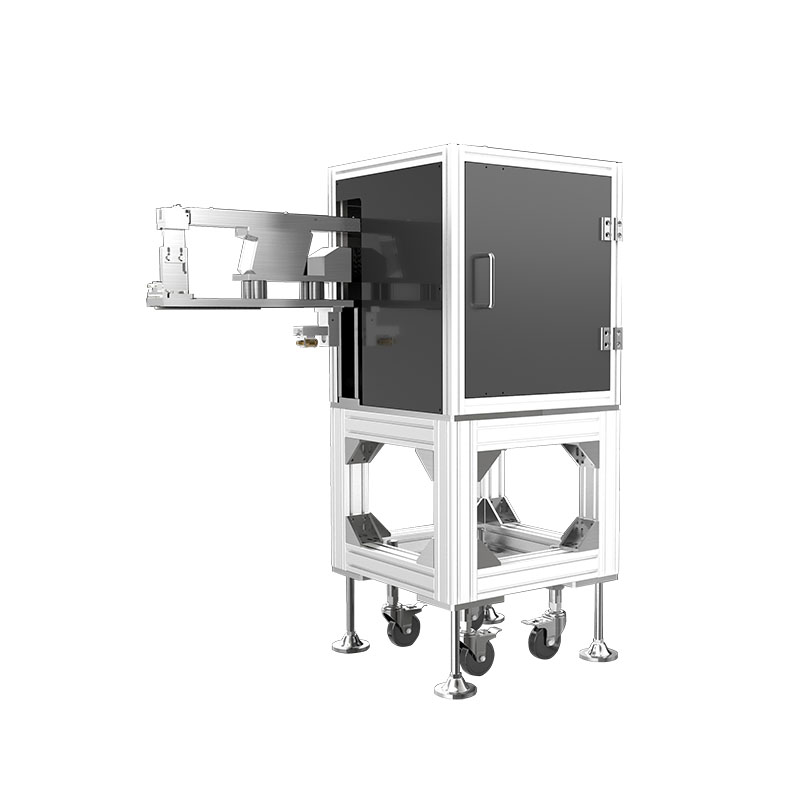

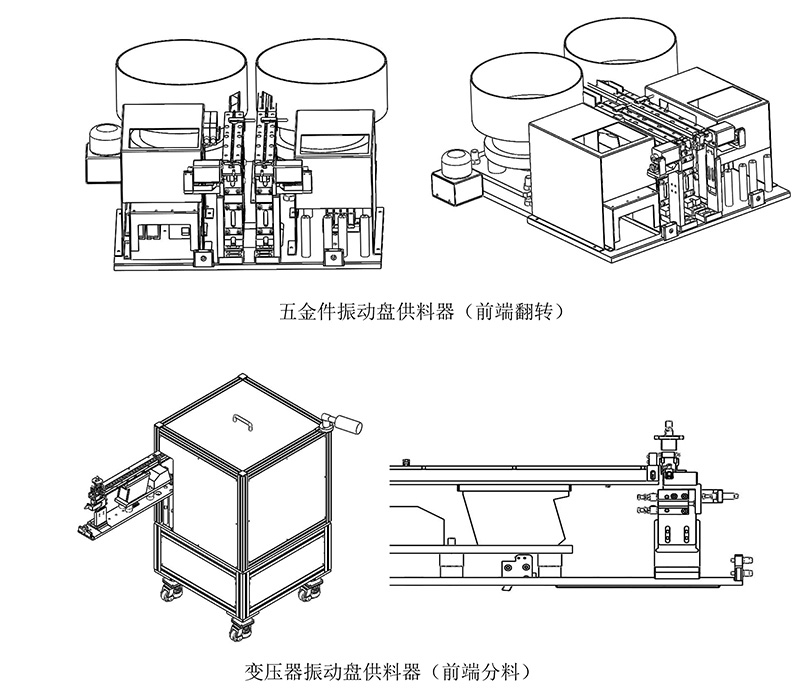

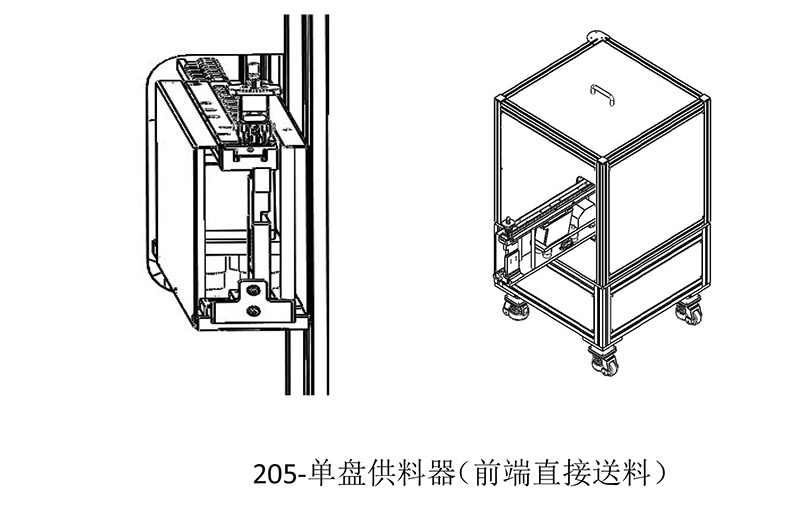

外觀
