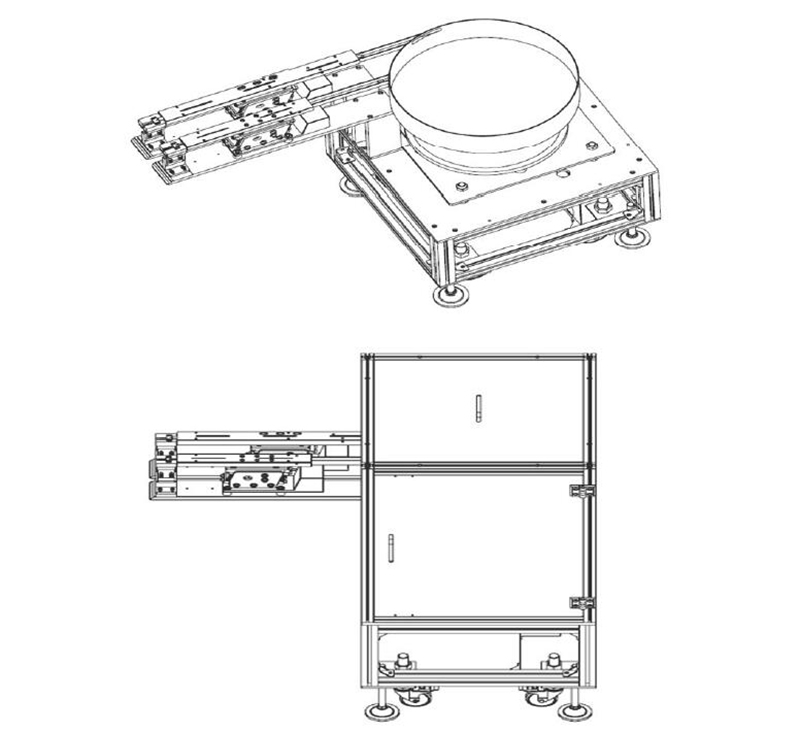

232振動盤供料器是一款用于散裝來料的單盤雙送料軌道供料器，該款產品可以在插件機上使用，可滿足單個盤面雙出物料的需求，具有兼容性好、高經濟性、送料速度快、穩定性較強等特點，并且可以根據客戶的來料，進行個性化定制。



    1) 此型號振動盤為單盤面雙送料軌道設計，雙送料軌道可提高送料的速度，并且在一定條件下課實現雙軌道同時取料；

    2) 送料軌道采用直振加光電感應器送料，送料速度快，送料軌道可根據客戶需求定制啟停、報警等動作；

    3) 盤面的大小以及軌道可根據來料定制，一般適用于不易變形物料。



    工作原理:氣動+電動

    重量：約260Kg（以最終裝配結果為準）

    電源：AC220V、DC24V

    氣源：0.5-0.65Mpa（氣源干凈無雜質）

    功率：約150-1000W（根據盤大小而定）



    外形尺寸：約560mm(L) x 約1070mm(W) x 約950mm(H) （以最終設計尺寸為準）

    工作高度選用：750MM / 900MM

    出料速度：不低于100PCS/分鐘

    出料速度: 約1.5S ～ 2S/PIN (雙取)

    換料時間：約0.5H (由盤物料數量視物料和盤面大小而定)

    站位占用：2 個



    1.物料為散裝來料；

    2.物料的針腳不易變型，避免軌道卡料；

    3.物料本體不易變形、破損。

    4.單一物料，且外形尺寸公差在±0.3 內，引腳腳距公差在±0.2內，如有共用料和超公差尺寸，需重新評估。
