222管裝飛達是一種管道輸送物料到插件機指定取料位置的供料機器，通過管裝飛達實現了全自動可控制上料，配合插件機使用可完全替代PCB 板上的人工插件。主要適用于表面規則，對料腳一致性要求較高的物料。在允許的范圍內飛達可以根據客戶不同需求，進行個性化定制。



特長

1）飛達采用電機驅動＋氣動＋光電感應器組合送料。具有供料速度快，送料穩定性好等特點。

2）管裝飛達相比常規震動盤飛達，占用空間小，物料變形小，反向概率為零，飛達相比輕巧，在插件機拔插飛達可實現快速換線等優勢。

3）相比編帶物料來料成本低，占用空間相對較小的特點。

4）飛達控制簡單，對于初學者上手快，易操作，減少客戶的人工成本，提高客戶的生產效率。

5）飛達故障率低，維護保養簡單，客戶對后期維護成本小。

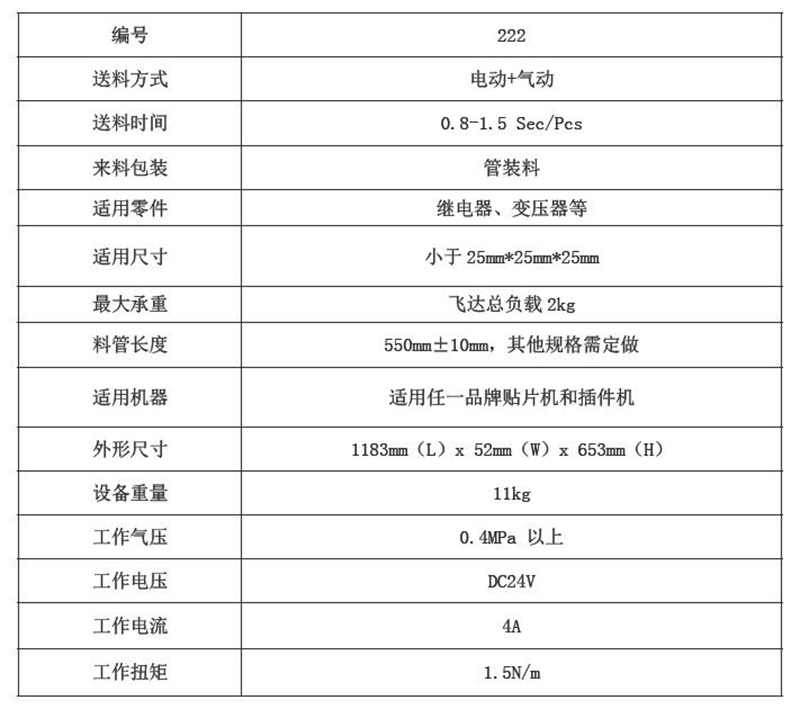

要素

送料方式: 氣動+電動

供料效率：0.8-1.0 Sec/Pcs

飛達重量：11Kg

工作電源：DC24V

工作氣源：0.4MPa 以上

工作電流：4A

工作扭矩：1.5N/m



物料裝管要求

1）物料為管裝物料

2）裝料方向應是腳朝下，料腳不受力

3）物料在管內不能側翻，錯位，且在管內可滑動

4）管內物料在保證滑動的前提，盡量減少物料與料管內壁間隙



物料規格要求

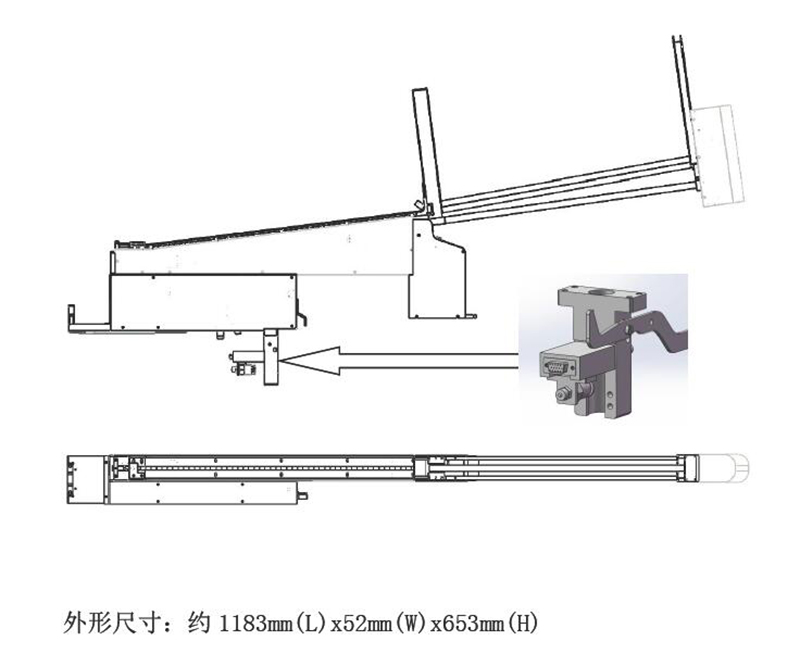

外形尺寸
