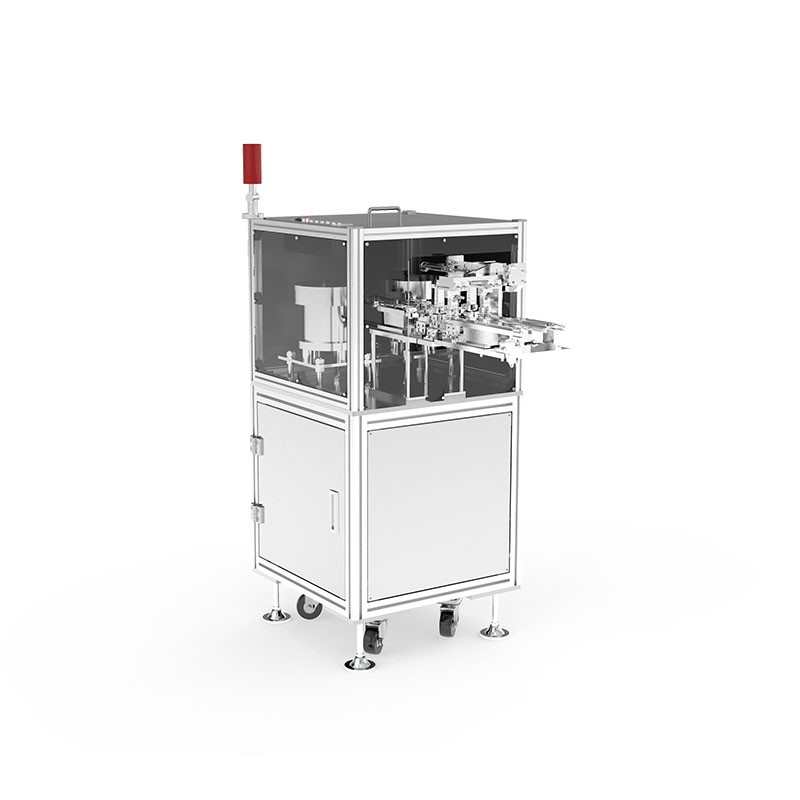

214 振動盤供料器是一款在普通振動盤供料器的基礎上增加分極性功能的供料器，該款產品可以在插件機上使用，適用于可通過簡單動作區分出極性的物料，具有針對性強、分料穩等特點，并且可以根據符合要求的來料，進行個性化定制。



特長

1) 此型號振動盤一般采用兩段軌道加一個檢測平臺的方式送料，中間通過兩個夾爪或吸嘴承接料的搬運，從而實現檢測和分極性的功能；

2) 送料軌道采用直振加光電感應器送料，送料速度快，送料軌道可根據客戶需求定制啟停、報警等動作；

3) 盤面的大小以及軌道可根據來料定制，一般適用于不易變形物料。



要素

工作原理:氣動+電動

重量：約200Kg

電源：AC220V、DC24V

氣源：0.5-0.65Mpa（氣源干凈無雜質）

功率：約150-1000W（根據盤大小而定）



供料器規格

外形尺寸：約270mm(L) x 約940mm(W) x 約1400mm(H) （以最終設計尺寸為準）

工作高度選用：750MM / 900MM

出料速度：不低于100PCS/分鐘

出料速度: 約1.5S ～ 2S/PIN (雙取)

換料時間：約0.5H (由盤物料數量視物料和盤面大小而定)

站位占用：2 個



來料要求

1.物料為散裝來料；

2.物料的針腳不易變型，避免軌道卡料；

3.物料本體不易變形、破損。

4.單一物料，且外形尺寸公差在±0.3 內，引腳腳距公差在±0.2內，如有共用料和超公差尺寸，需重新評估。

5.來料可通過簡單的動作檢測極性，并且在經過檢測過程中不對物料產生不可逆的損傷。
